Diese Antennen sind Spezialanfertigungen und ermöglichen das - unter Umständen Illegale - Abhören unterschiedlichster Frequenzen.
Die Antennen können an dieser Stelle nicht Erworben werden.
Die Bauanleitungen erfordern ein Einhalten höchster Präzision, um die Empfangseigenschaften zu gewährleisten.
Alle Antennen sind durch ihr geringes Gewicht für Handscanner konzipiert, können aber auch für andere Empfänger benutzt werden.

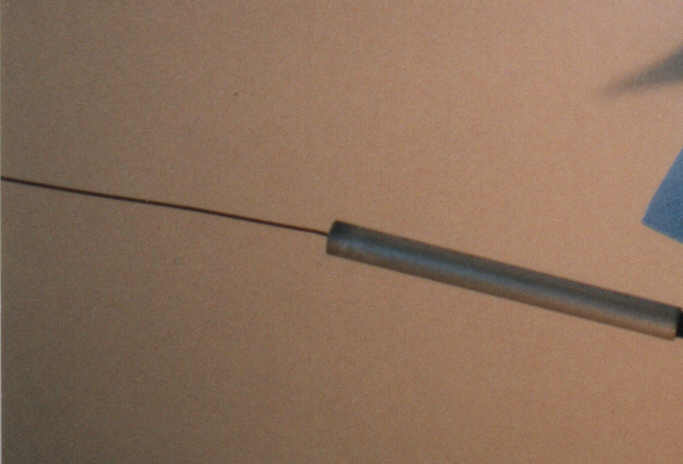

Einfacher Dipol | Frequenz:ca.930Mhz 75Ohm | Aluminiumrohr Länge:11cm, Innendurchmesser geringfügig höher als
der Aussendurchmesser des eingesetzten Kabels.Isolierung auf einer
Länge von 11cm entfernen. Abschirmung komplett nach hinten über das
Kabel ziehen. Aderseele Freilegen. Aluminiumrohr über das Kabel
schieben bis zum Ende der Isolierung.Fertig
Für andere Frequenzen die Länge entsprechend anpassen. |

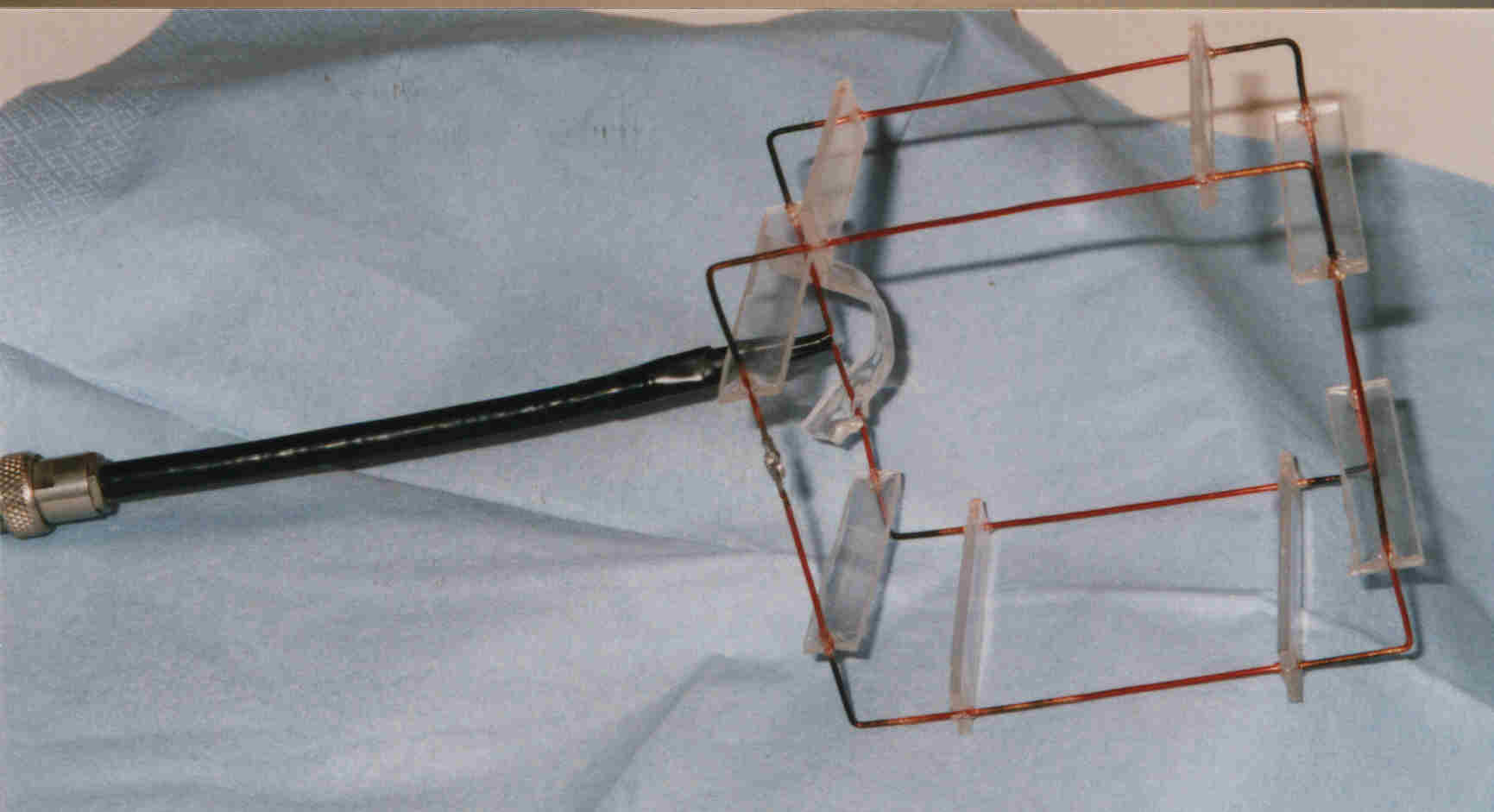

Einfacher Quad | Frequenz:ca.930Mhz 75Ohm | Simples Quadrat (z.B. aus Kupfer) mit
einer der Frequenz entsprechenden Seitenlänge von ca. 11cm.
Als Direktor dient ebenfalls ein Quadrat mit geringfügig größerer Seitenlänge. Mit Isolierenden Abstandshaltern, ich habe Plexiglas benutzt, vor dem Quad montiert. Als Steigerung kann man noch einen Reflektor in Form eines etwas kleineren Quadrats hinter den Quad montieren. Beste Empfangsergebnisse. |
